製品属性(仕様)

業界半導体装置の機能Package移し替え治具
対象
ワーク		ＳＯＰ　ＰＫＧ備考SUS+規格AL部材
サイズ1,093×562精度板金：±0.3、ゲージ部：±0.02
素材アルミ（一部、樹脂を使用）

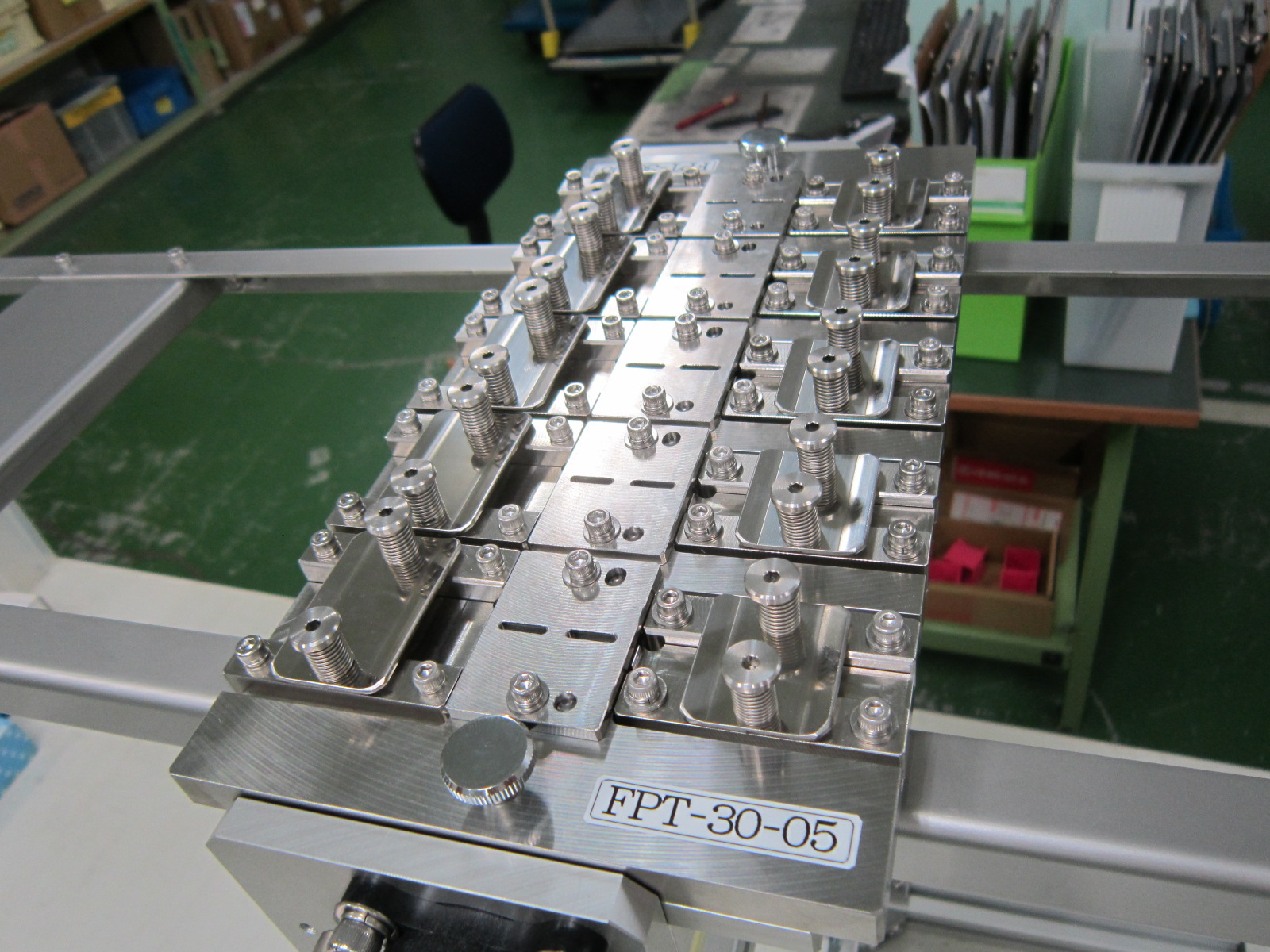

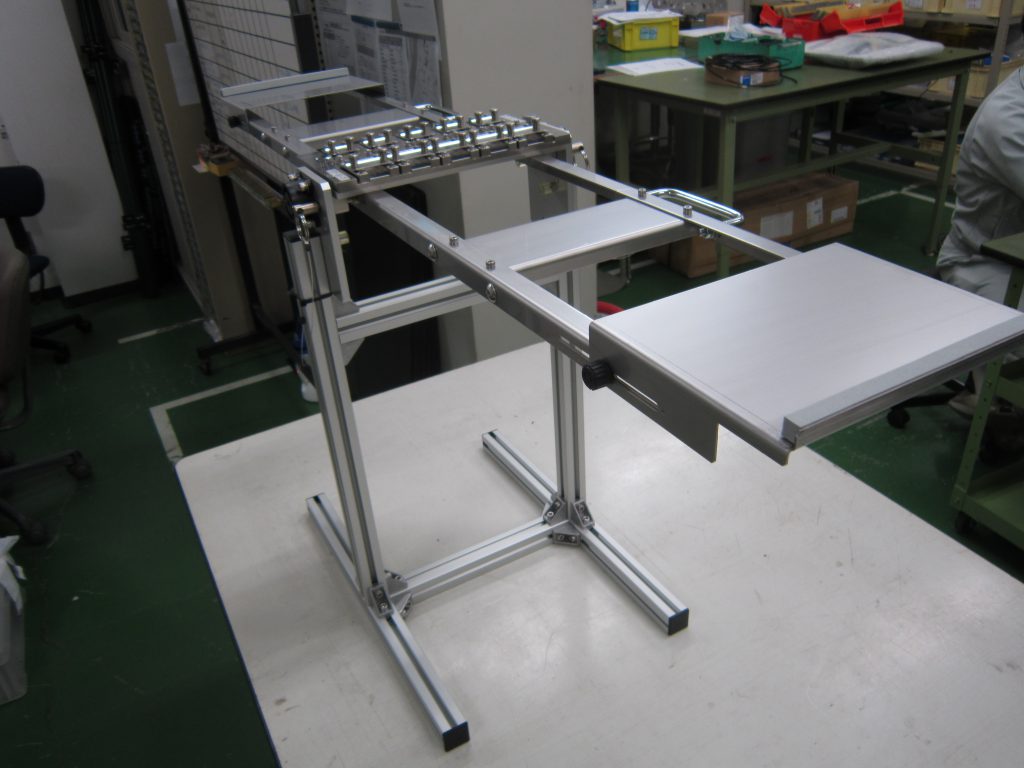

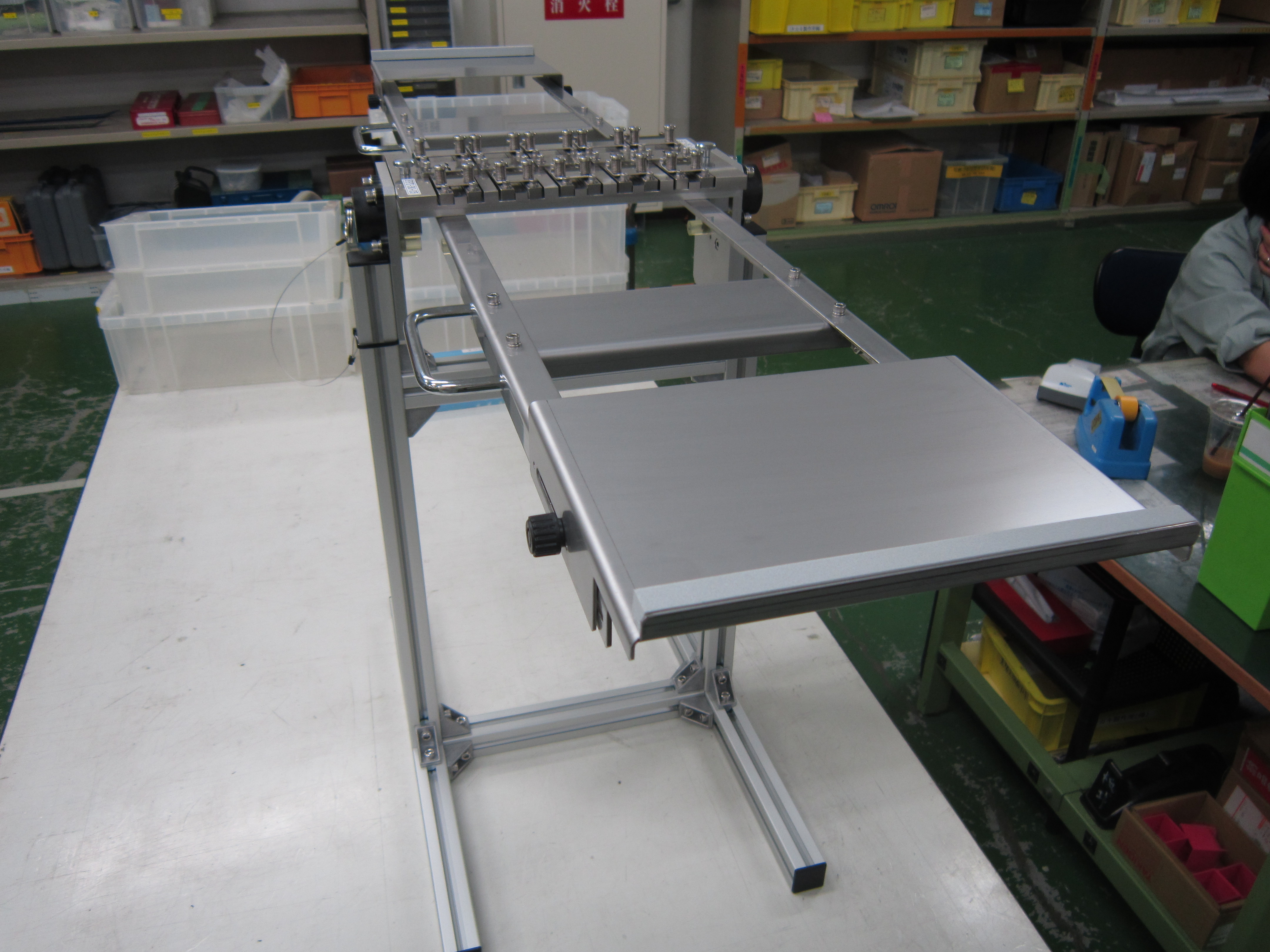

製品画像(様子)

特徴

こちらの治具は、パッケージをアルミスティックから樹脂スティックへ、または樹脂スティックからアルミスティックへ移し替えする治具です。
＜　基本仕様　＞
・スティック挿入本数　・・・　５本／片側
・架台と治具（スティックＳｅｔ部）は　切り離しが可能。
　水平時（イニシャル）には　固定され、角度調整が可能。
・パッケージのガイド方法
・アルミスティック　・・・　モールドガイド
　・樹脂スティック　・・・　リードガイド
　・受け渡し部　・・・　各挿入口は　お客様の求める製品パッケージ・図面に準ずる。
