製品属性(仕様)

業界産業機械特長十字に溝を付けて中心が目視でわかるように工夫
サイズ100mm×100mm×100mm精度一般公差 一部高精度
素材アルミ

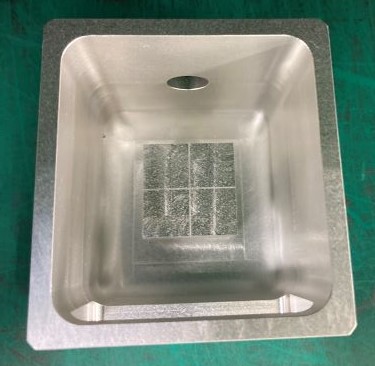

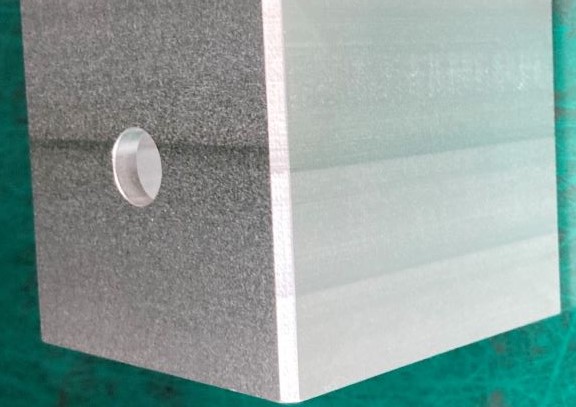

製品画像(様子)

特徴

こちらは、自動機・省人化装置マイスター.comを運営しているタカキ製作所が提供したアルミ製の治具となります。

お客様より、試作をする際に、使用する容器のような治具を製作して欲しいとご要望を頂き、容器とステージが一体となった治具の製品事例紹介となります。現状使用している、機械の仕様と類似品の蓋付きの容器などでイメージをもらい、大きさを決め、使用する用途によって材質・寸法精度を決めました。材質は重量を考慮してアルミにし、強度と精度も必要なので板曲げでは無く切削加工をして、腐食しやすい環境下での使用だったので表面処理をして耐腐食性を高め、寸法についても肝になる箇所のみ高精度で仕上げ予算も配慮した治具ができました 打合せ時、ステージのできるだけ中心に目視にて対象物を置くとの用途より、新たな機能を提案 0.3mmの溝を十字に削り目印を作り、容器のステージに置く対象物をセットしやすいような仕様にして、喜んで頂く事ができました。このように当社では、お客様のニーズにあった提案をすることが可能となっており1点からの製作も可能なのでお困りの際には是非、当社へお任せください。
