製品属性(仕様)

製品画像(様子)

特徴

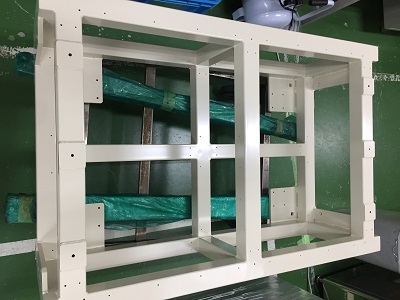

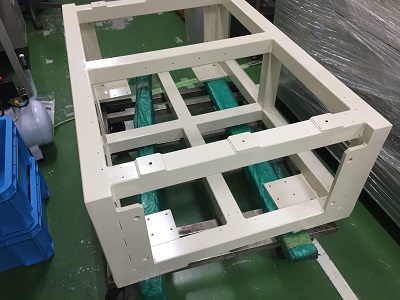

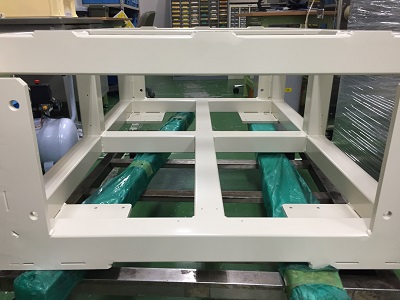

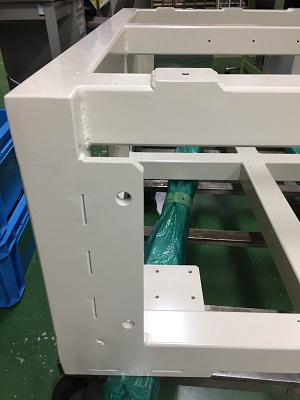

こちらは自動機・省人化装置マイスター.comで製作をした超音波探傷装置の架台ベースフレームとなる製品です。材質は、SS400材を用いており、このフレームについても剛性が必要となる為、素材は角パイプ□60×厚み3.2ｍｍを用いています。

このフレームには、部品ならびに機械ユニットが取り付けられるため、表面の平行度・平面度ならびに対角に対する寸法精度に対して細かい指定がありました。

そこで、溶接時における歪みを考慮した溶接工程の検討ならびに、門型マシニングによる上下面に対する面切削加工を行いました。（門型マシニングを使用して、協力会社にて実施）また、最後に錆止めを行う目的と装置カラーを考慮して、焼付塗装も行っています。

当社では、このようなフレームの製造はもちろん、フレームの設計ならびに加工も対応が可能となっています。装置フレームの製造ならびに装置フレームの設計・製作でお困りの方は当社にお問合せください。
