製品属性(仕様)

業界カメラ工程搬送・手作業支援
装置の機能トレイ⇒半田接合ポイントへの 移載対象
ワーク		C-MOSモジュール
付加
機器		顕微鏡備考顕微鏡を見て、ハンダコテを 持った状態で連続作業できる。
特長前枠　特性と同内容

製品画像(様子)

特徴

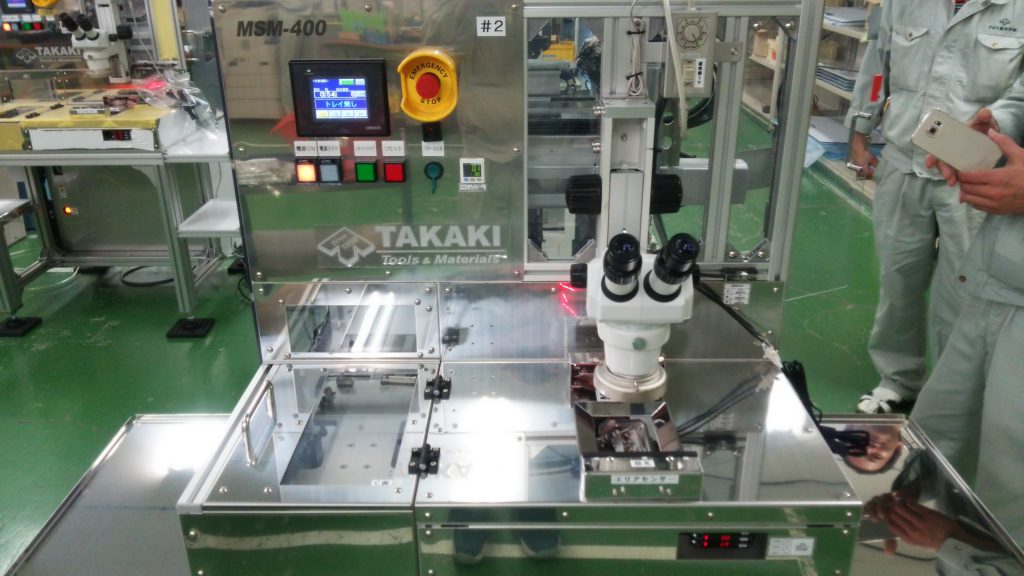

こちらは手作業で行っているはんだ作業を補助する半自動機の事例です。
作業する人の目線に立った操作性、簡便性を提供するよう、詳細に作業者の方にヒアリングを行った上で設計製作を行っています。

①JEDECトレイからモジュールをチャッキングし、ハンダステージに搬送。

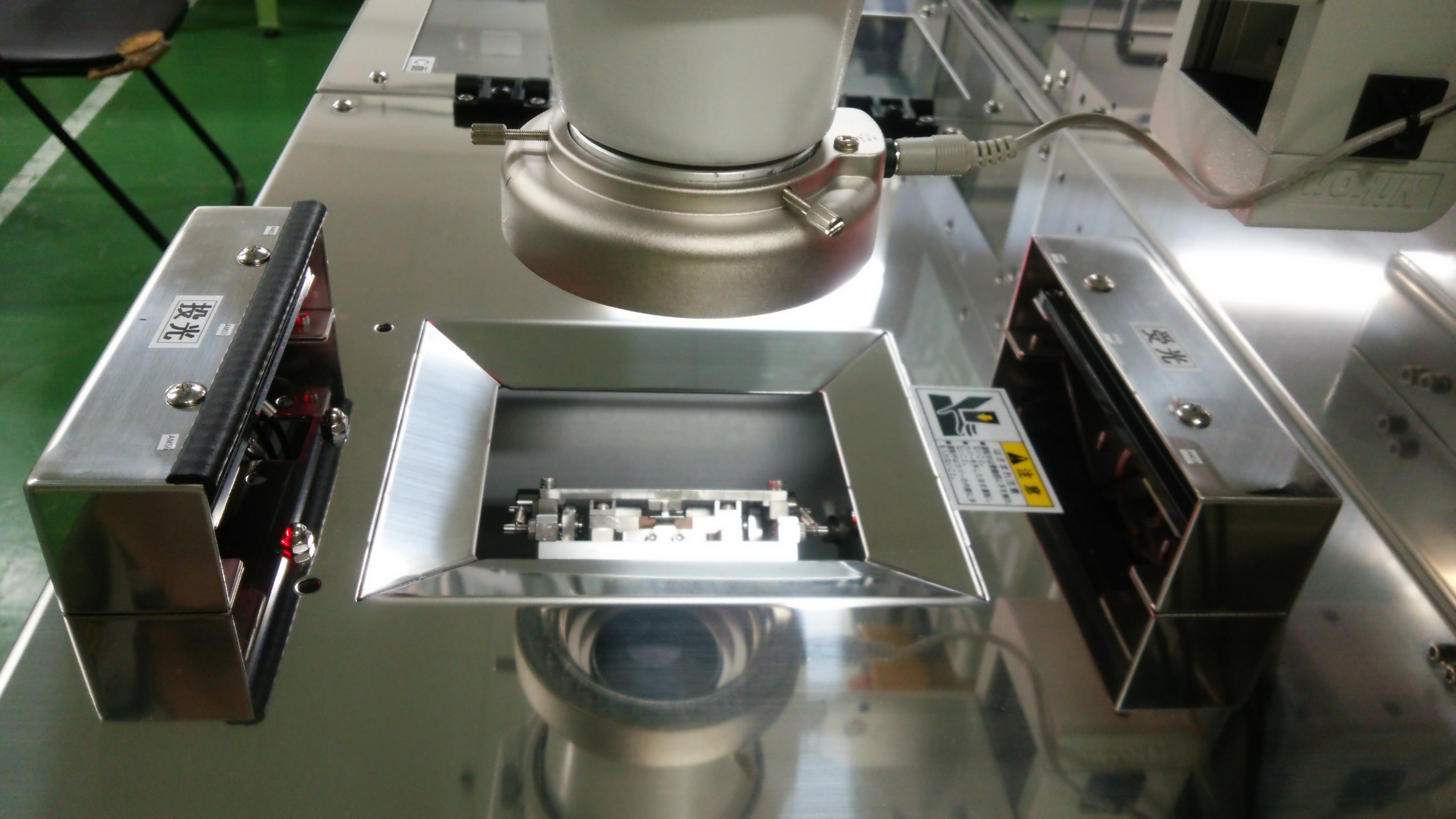

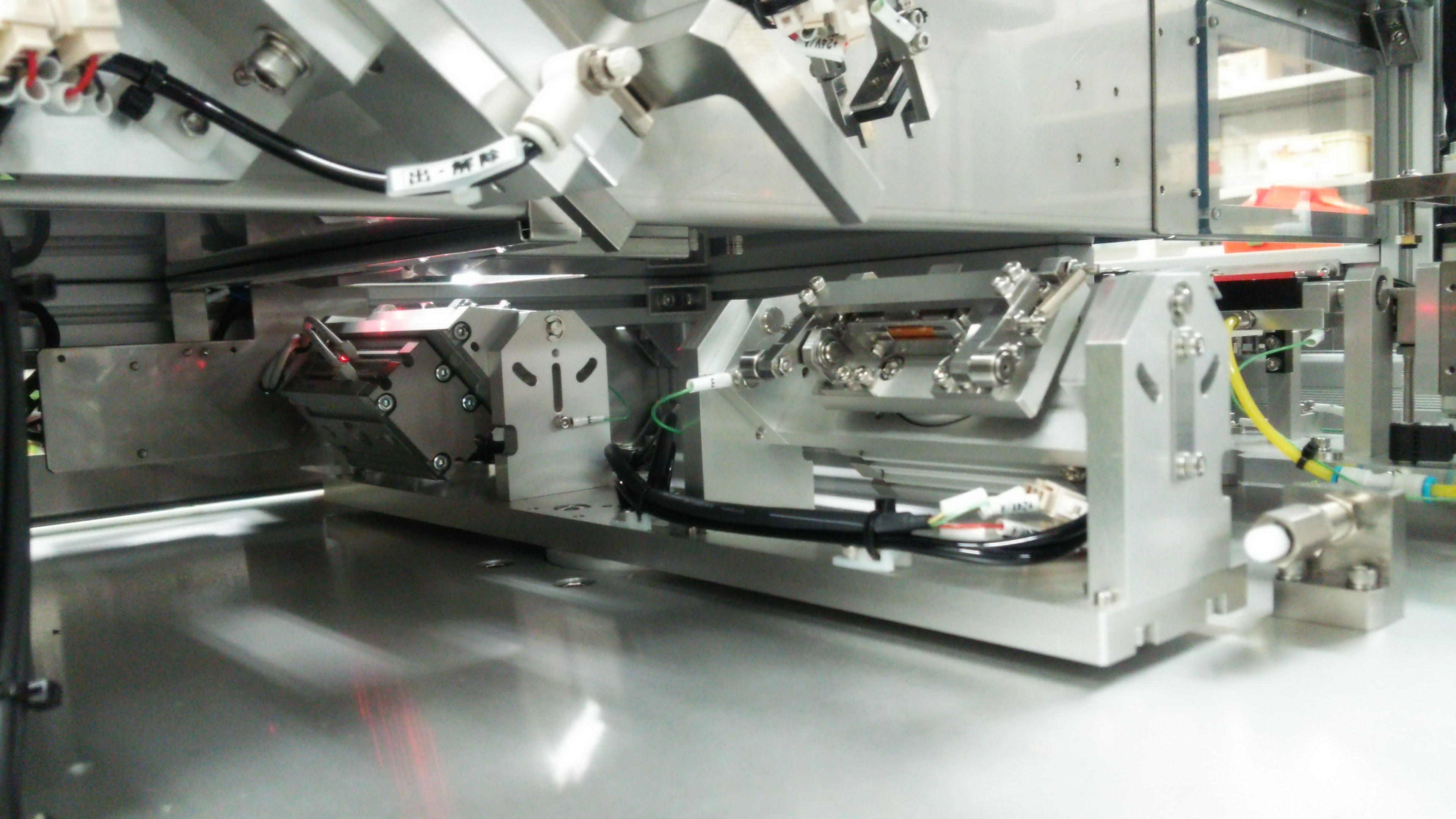

②モジュール2か所に半田付けが必要な為、反転機構あり。
　反転機構は、足踏みスイッチを使用。
③半田作業する部分は 手が入るエリアなので 反転中にセンサ反応すると回転せぬよう安全にも配慮。
※市販の顕微鏡を搭載可。
