製品属性(仕様)

業界半導体関係工程検査工程
特長レーザーマーカー用架台サイズ全長1800×幅1700×高さ710
精度±0.5mm素材角パイプSS400 SPCC+塗装

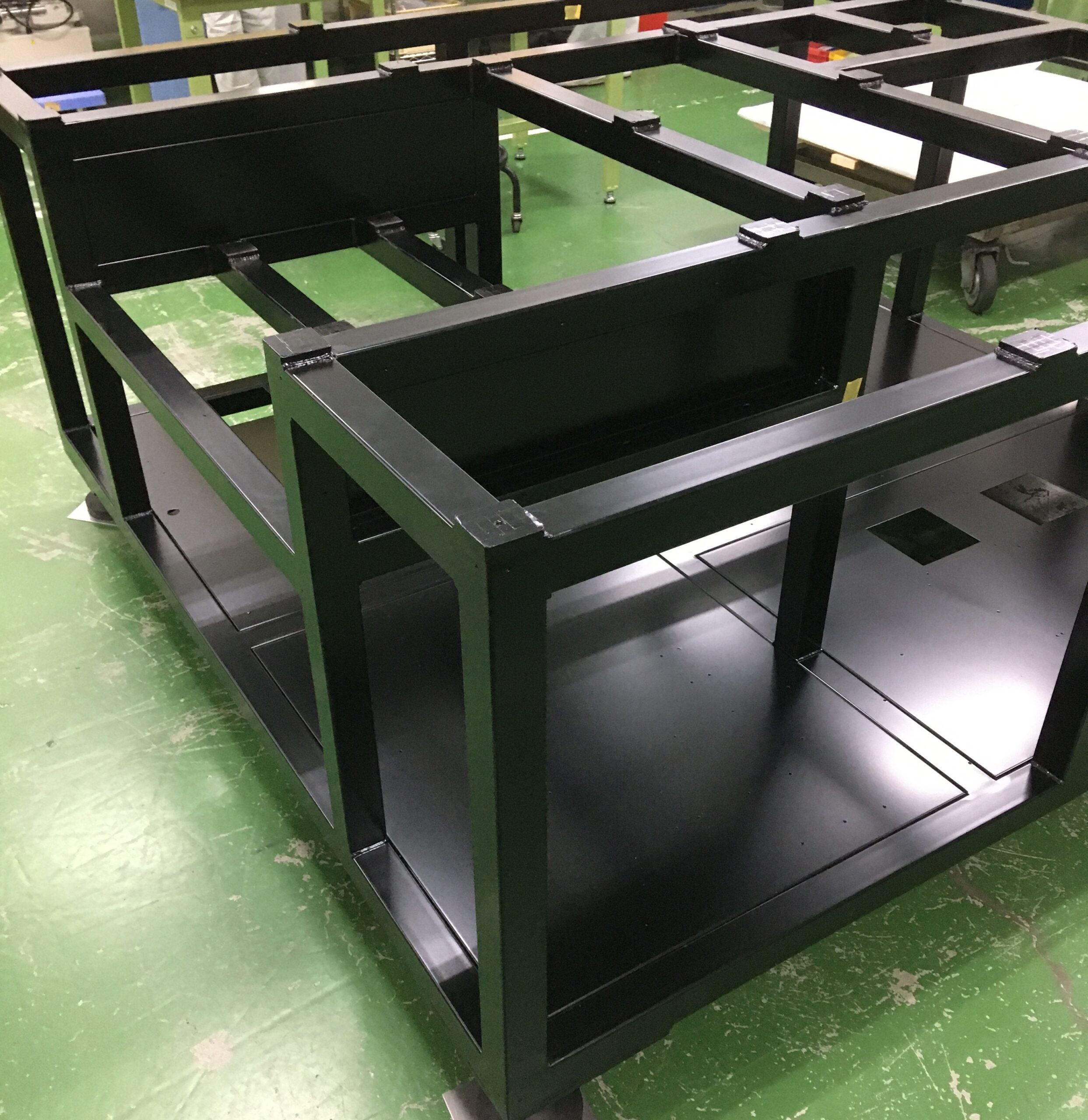

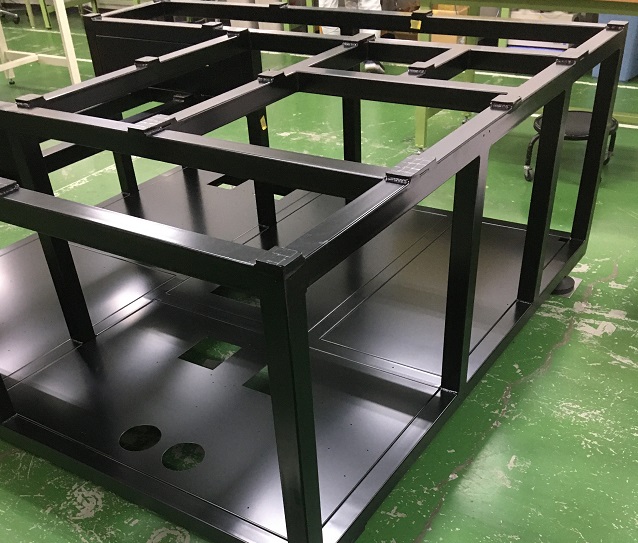

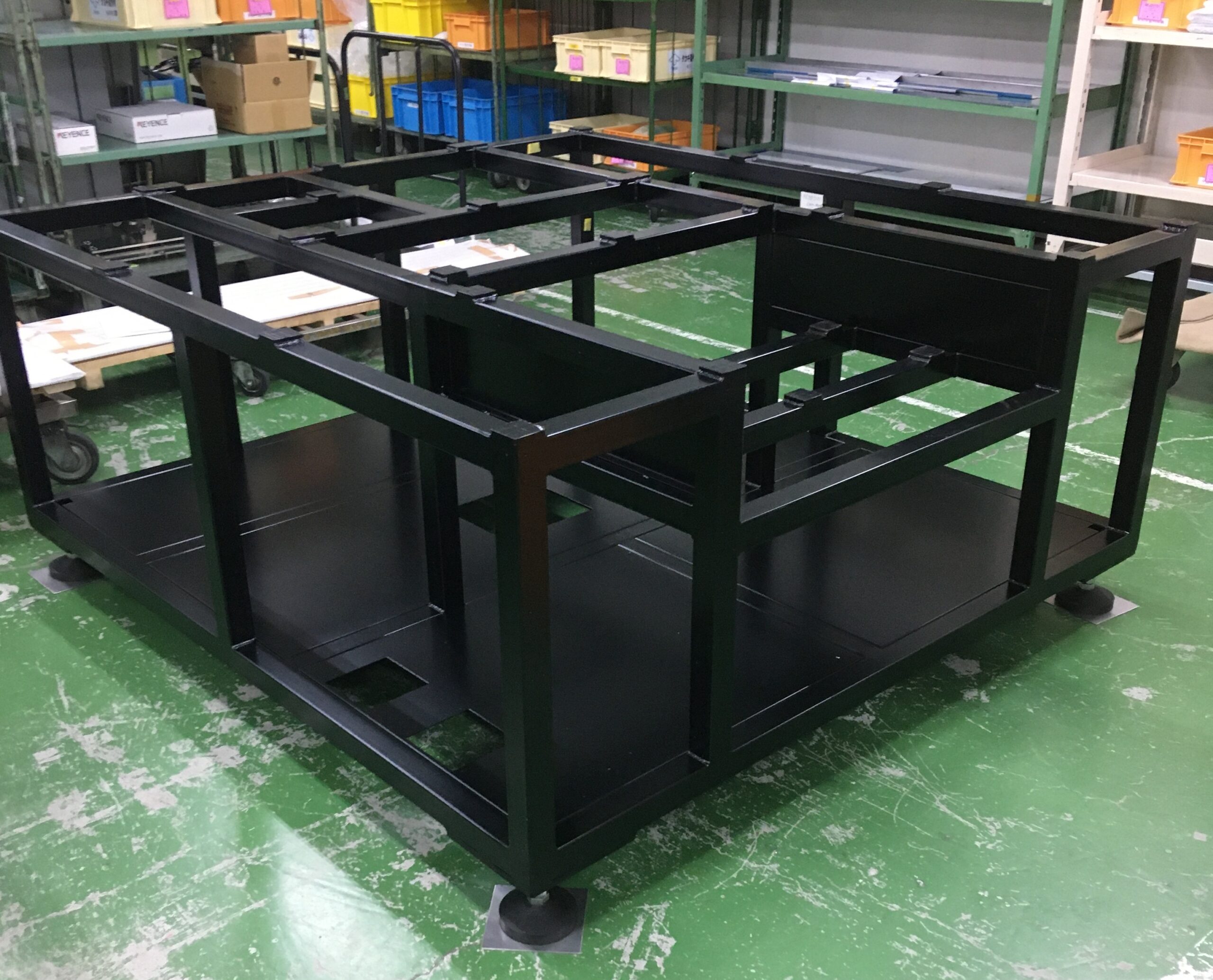

製品画像(様子)

特徴

自動機・省人化装置マイスター.comを運営するタカキ製作所株式会社が設計・製作をした半導体製造装置 機械フレームの製作実績です。材質としては、□50*50の等辺角パイプを使用しており、溶接によりくみ上げています。加工におけるポイントとしては、本機械フレームが装置のベース架台となり、上面部に重量物が載るため、角パイプ同士を接合する箇所については十分な強度が必要となる為、全周溶接にて強度を保つように加工を行っています。

こちらの事例はレーザーマーカー装置の架台フレームとなりますが、このほかにも半導体製造装置や、自動機の架台フレームに対する製造実績があります。お困りの架台フレームがありましたら、お声がけください。設計から請け負うことも可能です!
